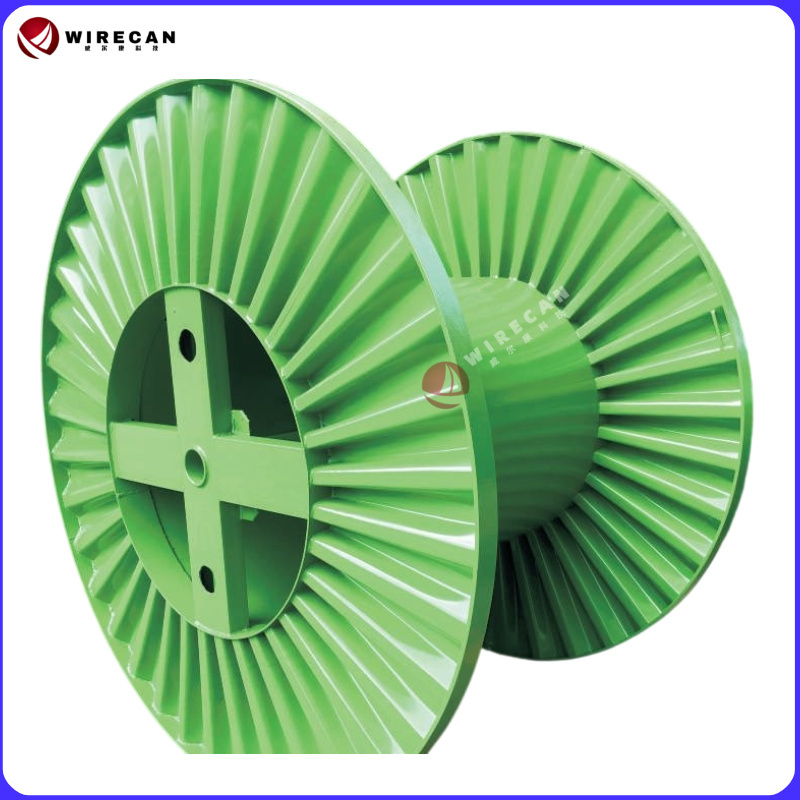

ม้วนเหล็กสำหรับพันสายไฟและสายเคเบิลแบบลูกฟูก, ดรัมสายเคเบิลสำหรับงานหนัก/ม้วนเหล็ก/สายไฟเบอร์ออปติก

 แกนม้วนเหล็กแบบลูกฟูกมีความสำคัญในการใช้งานทางอุตสาหกรรมหลายประเภท โดยเฉพาะอย่างยิ่งในอุตสาหกรรมสายไฟและสายเคเบิล โดยทั่วไปแล้วแกนม้วนเหล่านี้ทำจากเหล็กคุณภาพสูงและได้รับการออกแบบมาเพื่อให้พื้นผิวที่แข็งแรงและทนทานสำหรับพันสายไฟและสายเคเบิล

หนึ่งในข้อดีหลักของแกนม้วนเหล็กแบบลูกฟูกคือความสามารถในการปกป้องสายไฟและสายเคเบิลจากความเสียหาย ด้วยการจัดหาพื้นผิวที่เรียบและมั่นคง แกนม้วนเหล่านี้สามารถช่วยป้องกันไม่ให้สายไฟและสายเคเบิลถูกบด งอ หรือเสียหายในระหว่างการพัน การจัดเก็บ หรือการขนส่ง ซึ่งสามารถช่วยให้มั่นใจได้ว่าสายไฟและสายเคเบิลยังคงอยู่ในสภาพดีและทำงานได้อย่างถูกต้องเมื่อเวลาผ่านไป

ข้อดีอีกประการหนึ่งของแกนม้วนเหล็กแบบลูกฟูกคือความสามารถรอบด้าน สามารถใช้ในการใช้งานต่างๆ ได้ตั้งแต่การรองรับสายเคเบิลไฟฟ้าในอาคารไปจนถึงการขนส่งสายเคเบิลใยแก้วนำแสงในเครือข่ายโทรคมนาคม นอกจากนี้ยังสามารถปรับแต่งให้ตรงตามข้อกำหนดเฉพาะ เช่น ขนาด รูปร่าง และความสามารถในการรับน้ำหนัก

รายละเอียดสินค้า:

 ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐาน GB4004-83, JB/T7600.3-94 และ DlN46395 แผ่นเหล็กบาง Q235 (A3) เหล็กกล้าคาร์บอนทั่วไปที่เจาะเป็นชนิดลูกฟูกทำหน้าที่เป็นแผ่นด้านข้าง และแกนและตัวหลักรองรับด้วยเหล็กเสริมสี่ร่อง ผลิตภัณฑ์มีลักษณะเฉพาะที่ไม่เพียงแต่เสริมสร้างความแข็งแรงของแกนม้วนเท่านั้น แต่ยังมีน้ำหนักเบาของแกนม้วน ซึ่งสามารถใช้เป็นเครื่องรวมสาย เครื่องเกลียว เครื่องอัดรีด เครื่องเคเบิล และเครื่องหุ้มเกราะ

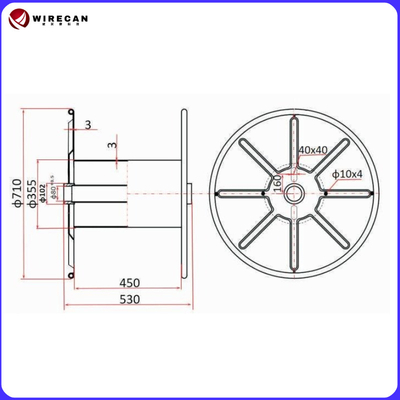

หมายเลขซีเรียล	รุ่นข้อมูลจำเพาะ	เส้นผ่านศูนย์กลางแผ่นด้านข้าง D1	เส้นผ่านศูนย์กลางหลัก D2	เส้นผ่านศูนย์กลางรูเพลา D4	เส้นผ่านศูนย์กลางรูขนส่ง D5	ระยะห่างศูนย์กลาง E ของรูเพลาและรูขนส่ง	ความกว้างภายนอก L1	ความกว้างภายใน L2
1	800	800	400	80	40	160	600	500
2	1000	1000	500	80	40	160	750	630
3	1120	1120	560	80	40	160	850	710
4	1250	1250	630	80	40	160	950	800
5	1400	1400	710	80	65	300	1060	900
6	1600	1600	800	80	65	300	1180	1000
7	1800	1800	1000	100	65	300	1320	1120
8	2000	2000	1120	1235	65	300	1500	1250
9	2240	2240	1250	125	65	300	1700	1400
10	2500	2500	1500	125	65	300	1900	1600
11	2800	2800	1800	140	65	300	2120	1800
12	3150	3150	2000	160	65	500	2300	2000
13	4000	4000	2800	200	80	500	2300	2000





คุณสมบัติ	คำอธิบาย
วัสดุ	เหล็กแบบลูกฟูก
ความจุ	5000 กก.
เส้นผ่านศูนย์กลางสายไฟ/สายเคเบิล	สูงสุด 800 มม.
การออกแบบ	การออกแบบลูกฟูกเพื่อการกระจายสายไฟ/สายเคเบิลที่สม่ำเสมอ
วัตถุประสงค์	เพื่อยึดและจ่ายสายไฟ/สายเคเบิลในระหว่างกระบวนการเกลียว
ความแข็งแรง	ความต้านทานแรงดึงสูงและความทนทานเพื่อทนต่อกระบวนการเกลียว
ประโยชน์	ลดความเสี่ยงของการพันกันหรือทับซ้อนกันในระหว่างกระบวนการเกลียว
ใช้กันทั่วไปใน	เครื่องเกลียว
ข้อกำหนดในการบำรุงรักษา	ต้องทำความสะอาดและตรวจสอบรอยสึกหรอเป็นประจำ

​
