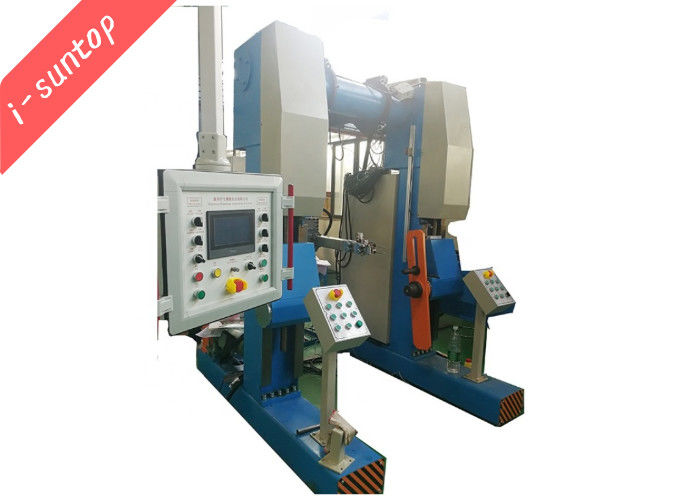

แขนกลอัตโนมัติเดินเครื่องขึ้นเครื่องสำหรับสายไฟเบอร์ออปติกกลางแจ้ง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | I-suntop |
| ได้รับการรับรอง: | SGS |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | By negotiation |
| รายละเอียดการบรรจุ: | ฟิล์มพลาสติก+กล่องไม้ |
| เวลาการส่งมอบ: | Min.50วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 10 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| คดเคี้ยวความเร็ว: | Max. แม็กซ์ 100m/min 100 เมตร/นาที | ความตึงเครียดที่คดเคี้ยว: | 30N~300N |
|---|---|---|---|
| เส้นผ่าศูนย์กลางม้วน: | 800-1600mm | เส้นผ่านศูนย์กลางของสายเคเบิลออปติก: | 6-18mm |
| ขนาดกำลัง: | 2KVA，380V 50Hz AC 3 เฟส + สาย N + สายกราวด์ | บริการ: | รับประกัน 12 เดือน |
| เน้น: | 300N เครื่องขึ้นการเคลื่อนที่แบบอัตโนมัติ,2KVA Traverse Take Up Machine |
||
รายละเอียดสินค้า

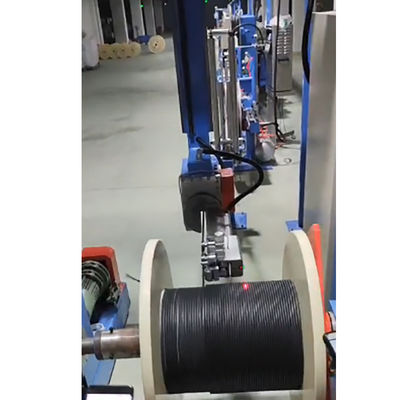

แขนกลอัตโนมัติเดินเครื่องขึ้นเครื่องสำหรับสายไฟเบอร์ออปติกกลางแจ้ง
เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf
1.การประยุกต์ใช้อุปกรณ์
เครื่องนี้ใช้เป็นหลักสำหรับการเดินสายไฟและการรับสายเคเบิลทั้งหมด ความปลอดภัยที่ดีที่สุด แทนที่จะใช้สายเคเบิลแบบใช้มือ ลดความเสี่ยงด้านความปลอดภัยและให้คุณภาพการม้วนที่สม่ำเสมอและไม่มีการข้ามสายเคเบิล
2.พารามิเตอร์ทางเทคนิค
| คดเคี้ยวความเร็ว | แม็กซ์100 เมตร/นาที |
| ความตึงเครียดที่คดเคี้ยว | 30N~300N |
| เส้นผ่าศูนย์กลางม้วน | 0.8M~1.6M |
| บาร์เรล | นาที.400mm |
| เส้นผ่านศูนย์กลางของผลิตภัณฑ์ | 6-18 มม. (สามารถปรับได้) |
| พลัง |
1.5KW |
3. คุณสมบัติหลักและประสิทธิภาพ

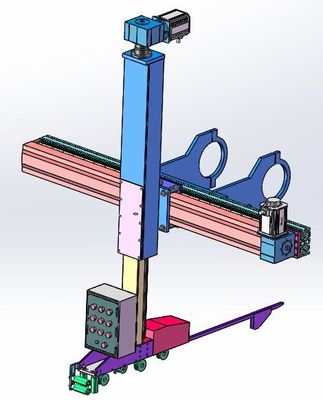

A. อุปกรณ์เคลื่อนที่ด้วยแขนหุ่นยนต์
โครงสร้างนี้เป็นหุ่นยนต์แบบแขวน ซึ่งรวมอยู่ในโครงสำหรับตั้งสิ่งของบนรางภาคพื้นดินใช้เฟรมเพื่อประหยัดพื้นที่การติดตั้งที่ว่างเปล่าคำสั่งสัมพัทธ์ของการแปลงแบ่งออกเป็นแกน X และแกน Yแกน X คือทิศทางการเคลื่อนที่ในแนวนอน และแกน Y คือทิศทางที่เพิ่มขึ้นในแนวตั้ง ไม่จำเป็นต้องมีการแทรกแซงของมนุษย์ในกระบวนการสำรวจ

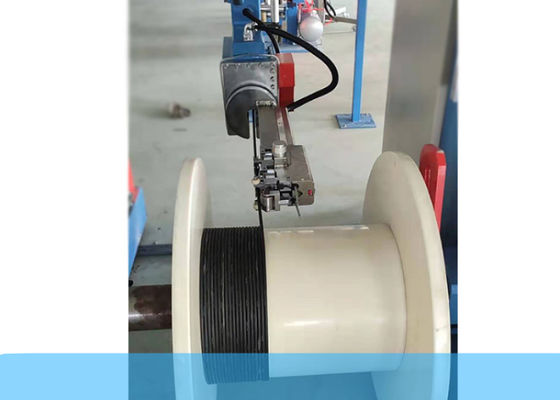

วิธีขวาง: เซอร์โวมอเตอร์พานาโซนิค + รางนำทางเชิงเส้น HIWIN + การเคลื่อนที่ของสกรูบอล TBI มีความเสถียรมากกว่าแบบโครงสำหรับตั้งสิ่งของแบบดั้งเดิมและมีข้อผิดพลาดน้อยกว่า มีระเบียบมากขึ้น เซ็นเซอร์ตรวจจับการยกแขนหุ่นยนต์โดยอัตโนมัติเพื่อให้มุม ระหว่างแขนหุ่นยนต์กับกระสวยลวดมีความสอดคล้องกันเสมอและการเคลื่อนที่เป็นไปอย่างเรียบร้อย โครงสร้างการยกแกน Y ประกอบด้วยมอเตอร์เซอร์โวพานาโซนิค + รางสไลด์เชิงเส้น HIWIN + รางราง YYC รางเกียร์พิเศษแบบเกลียวพิเศษ โครงสร้างที่กะทัดรัด การทำงานที่ราบรื่น
● ทราเวิร์สมอเตอร์ 1KW panasonic เซอร์โวมอเตอร์
● ลิฟติ้งมอเตอร์ 1KW panasonic เซอร์โวมอเตอร์
● HIWIN ไต้หวัน HIWIN
● บอลสกรูเคลื่อนที่ TBI . ไต้หวัน
● ราวยกไต้หวัน YYC
● การเดินทางในแนวนอนแกน X 1300 มม.
● แนวแกน Y เพิ่มขึ้นในแนวตั้ง 1050mm
