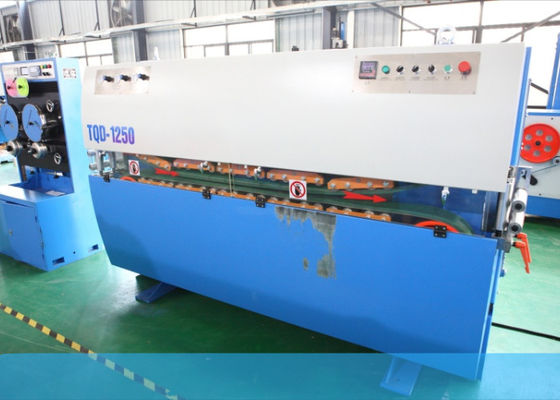

อุปกรณ์ดึงแบบนิวเมติกสำหรับสายหุ้มเคเบิลใยแก้วนำแสงภายนอกอาคาร

อุปกรณ์ดึงแบบนิวเมติกเป็นเครื่องจักรเสริมที่สำคัญซึ่งออกแบบมาสำหรับสายการผลิตใยแก้วนำแสงและสายไฟ โดยเฉพาะอย่างยิ่งใช้ในการหุ้มสายเคเบิลภายนอกอาคาร การอัดฉนวน การเสริมเกราะ และกระบวนการขึ้นรูปสายเคเบิล ให้การดึงที่มั่นคงและแม่นยำเพื่อให้มั่นใจในคุณภาพของสายเคเบิลที่สม่ำเสมอในระหว่างการผลิตอย่างต่อเนื่อง

หน่วยดึงนี้ใช้ โครงสร้างการดึงแบบสายพานแบนพร้อมการหนีบแบบนิวเมติก, ให้แรงดันที่สม่ำเสมอและแรงยึดเกาะที่เชื่อถือได้โดยไม่ทำให้พื้นผิวสายเคเบิลเสียหาย ด้วยโครงสร้างทางกลที่ออกแบบมาอย่างดีและตัวเลือกการขับเคลื่อนที่ยืดหยุ่น จึงเป็นโซลูชันที่เหมาะสมที่สุดสำหรับโรงงานผลิตสายเคเบิลสมัยใหม่

โครงสร้างและการออกแบบผลิตภัณฑ์

อุปกรณ์ดึงมีโครงสร้างที่แข็งแกร่งซึ่งผลิตจากแผ่นเหล็กคุณภาพสูงผ่านการดัดและการเชื่อมที่แม่นยำ การออกแบบที่กะทัดรัดและทันสมัยช่วยให้มั่นใจได้ถึงความเสถียรและความทนทานในระยะยาวภายใต้การทำงานอย่างต่อเนื่อง

ระบบส่งกำลังประกอบด้วย กระปุกเกียร์ลดความเร็วขับเคลื่อนด้วยมอเตอร์พร้อมเฟืองเกลียวแข็ง, ให้การถ่ายโอนพลังงานที่ราบรื่น ความสามารถในการรับน้ำหนักสูง และข้อกำหนดในการบำรุงรักษาต่ำ ทั้ง การควบคุมความเร็วของมอเตอร์ DC และ การควบคุมความถี่แปรผัน (VFD) มีให้เลือกเพื่อตอบสนองความต้องการในการผลิตที่แตกต่างกัน

กระบอกสูบนิวเมติกใช้แรงหนีบที่ปรับได้กับสายพานดึง เพื่อให้มั่นใจถึงการดึงสายเคเบิลที่ปลอดภัยในขณะที่ลดการเสียรูปหรือการเสียดสี โดยเฉพาะอย่างยิ่งหลังจากการอัดขึ้นรูปและการทำความเย็น

คุณสมบัติและข้อดีที่สำคัญ

• การหนีบแบบนิวเมติกและการดึงสายพานแบน
  ช่วยให้มั่นใจได้ถึงการกระจายแรงดันที่สม่ำเสมอและการดึงที่มั่นคงสำหรับเส้นผ่านศูนย์กลางสายเคเบิลต่างๆ

• ช่วงแรงดึงกว้าง
  มีให้เลือกหลายรุ่นตั้งแต่ 200 กก. ถึง 15,000 กก., เหมาะสำหรับการผลิตสายเคเบิลขนาดเบาถึงขนาดหนัก

• การควบคุมความเร็วและความตึงเครียดที่แม่นยำ
  ติดตั้งมิเตอร์อิเล็กทรอนิกส์เพื่อแสดงความเร็วสายและจำนวนเมตรแบบเรียลไทม์

• การควบคุมความตึงเครียดผงแม่เหล็ก (อุปกรณ์เสริม)
  ให้การปรับความตึงเครียดในทันที ป้องกันการเสียดสีของสายเคเบิลในรางระบายความร้อนได้อย่างมีประสิทธิภาพ และรับประกันการซิงโครไนซ์ตลอดสายการอัดขึ้นรูป

• การออกแบบโครงสร้างที่ยืดหยุ่น
  รุ่นขนาดเล็กรองรับการเคลื่อนที่ของเครื่องจักรโดยรวมหรือการเคลื่อนที่ของโครงด้านบน ทำให้ปรับตัวเข้ากับกระบวนการผลิตพิเศษได้ง่าย

• ความน่าเชื่อถือสูงและการบำรุงรักษาง่าย
  ส่วนประกอบทางกลที่ใช้งานหนักช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและการทำงานที่มั่นคง

การใช้งาน

• สายหุ้มเคเบิลใยแก้วนำแสงภายนอกอาคาร

• สายการอัดขึ้นรูปสายไฟและสายควบคุม

• สายเสริมเกราะและสายป้องกันเทปทองแดง

• การผลิตฉนวนสายเคเบิลและการอัดขึ้นรูปแจ็คเก็ต

• กระบวนการขึ้นรูปและพันสายเคเบิล

พารามิเตอร์ทางเทคนิคหลัก

การกำหนดค่าเสริม

• การควบคุมความเร็วของมอเตอร์ DC หรือมอเตอร์ VFD

• ระบบควบคุมความตึงเครียดผงแม่เหล็ก

• การส่งกำลังเพลาลงดินสำหรับสายเสริมเกราะและสายป้องกัน

• ความยาวการดึงและความกว้างของสายพานที่กำหนดเอง

• การบูรณาการกับสายการอัดขึ้นรูปสายเคเบิลที่สมบูรณ์

ทำไมต้องเลือกอุปกรณ์ดึงนี้

อุปกรณ์ดึงแบบนิวเมติกนี้ผสมผสาน ประสิทธิภาพทางกลที่แข็งแกร่ง การควบคุมความตึงเครียดที่แม่นยำ และการกำหนดค่าที่ยืดหยุ่น, ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับผู้ผลิตสายเคเบิลใยแก้วนำแสงและสายไฟที่ต้องการการผลิตที่มั่นคง มีคุณภาพสูง และมีประสิทธิภาพ
