มอเตอร์ไฟฟ้ากระแสสลับ 800m / นาทีเครื่องรับสายอัตโนมัติเครื่องสายไฟเบอร์ออปติก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | I-suntop |
| ได้รับการรับรอง: | SGS |
| หมายเลขรุ่น: | 630-800 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | By negotiation |
| รายละเอียดการบรรจุ: | ฟิล์มพลาสติก+กล่องไม้ |
| เวลาการส่งมอบ: | Min.50วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C,T/T |
| สามารถในการผลิต: | ขึ้นอยู่กับเครื่องที่แตกต่างกัน |
|
ข้อมูลรายละเอียด |
|||
| แอปพลิเคชัน: | สำหรับการตัดท่อหลวม | รับมอเตอร์: | มอเตอร์ไฟฟ้ากระแสสลับ 4kw |
|---|---|---|---|
| บริการ: | รับประกัน 12 เดือน | แรงดันไฟฟ้า: | 3 เฟส 5wire 380V 50HZ |
| มอเตอร์เคลื่อนที่: | 0.75kw panasonic ac เซอร์โวมอเตอร์ | โครงสร้างความเร็ว: | 800m/นาที |
| เน้น: | มอเตอร์ไฟฟ้ากระแสสลับ,เครื่องดึงลวด 800m / นาที,มอเตอร์ไฟฟ้ากระแสสลับเครื่องสายไฟเบอร์ออปติก |
||
รายละเอียดสินค้า

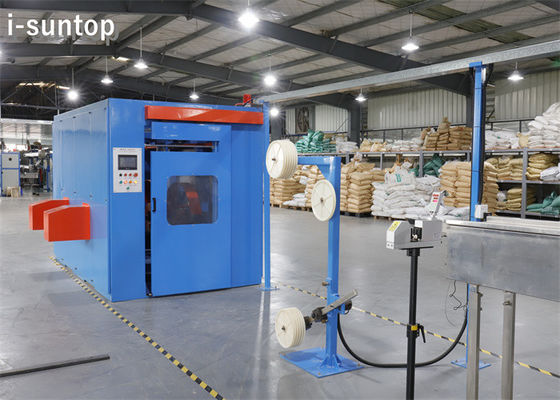

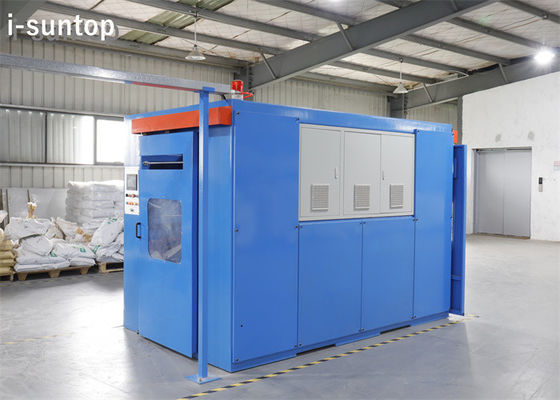

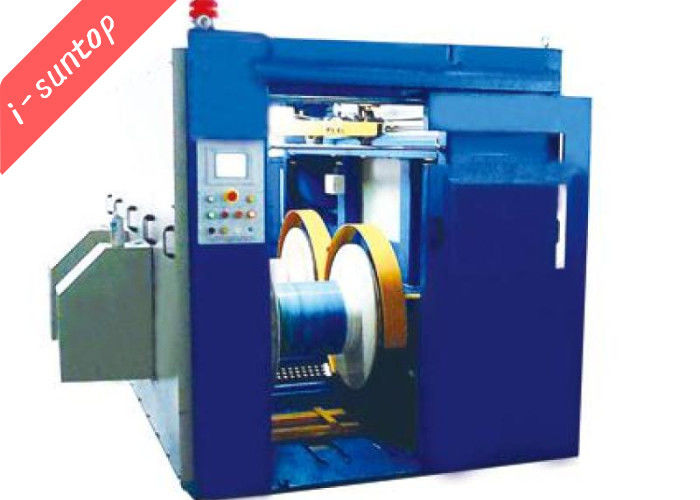

Fiber Loose Tube ตัดอัตโนมัติและเปลี่ยน Bobbin Take Up Traverse Machine
เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf

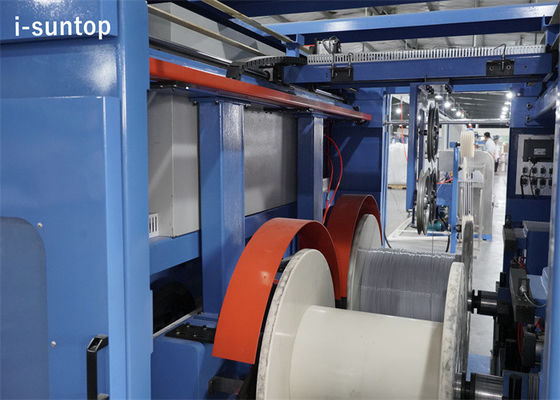

1. โครงสร้างสำหรับFiber Loose Tube ตัดอัตโนมัติและเปลี่ยน Bobbin Take Up Traverse Machine:
- หน่วยสายประกอบด้วยมอเตอร์อินเวอร์เตอร์ ac สากล 3kw ตงกวน, สายพานซิงโครนัส, ล้อสายพานซิงโครนัสและเบรก มอเตอร์ถูกขับเคลื่อนด้วยสายพานซิงโครนัสซึ่งนำไปสู่การหมุนของล้อขนาดใหญ่ที่เชื่อมต่อกับเพลาที่คดเคี้ยว ซึ่งจะขับเคลื่อน วงกลมที่คดเคี้ยวเพื่อเสร็จสิ้นกระบวนการรับ
- ชุดยกกระสวยประกอบด้วยชั้นยกและตัวหนีบด้านบน กระสวยดันเข้าไปในโครงรอก จากนั้นปุ่มควบคุมกระสวยสตาร์ทแบบเทียม หลังจากที่กระบอกสูบขึ้นไปยังกระบอกสูบหยุดอัตโนมัติที่มีความสูงตามที่กำหนด จากนั้นกระบอกหนีบจะขับรองด้านบนออกโดยอัตโนมัติ เพลา และม้วนเข้าหากันอย่างใกล้ชิด
- ส่วนการเคลื่อนที่ประกอบด้วยเซอร์โวมอเตอร์ ac ของพานาโซนิค 750w ชุดล้อสายพานซิงโครนัส แกนสกรู รางเชิงเส้น และระบบถอยหลัง ขับเคลื่อนด้วยมอเตอร์ผ่านชุดการหมุนบอลสกรูของล้อสายพานซิงโครนัส โดยการปรับความเร็วมอเตอร์ สามารถตอบสนอง ความต้องการของพิทช์ที่แตกต่างกัน ระบบถอยหลังใช้โหมดปรับได้ ซึ่งสามารถปรับได้ตามความกว้างของกระสวยนอกจากนี้ยังสามารถปรับแต่งได้อย่างละเอียดเพื่อให้แน่ใจว่าแนวขวางถูกเปลี่ยนในตำแหน่งที่เหมาะสม
- กลไกการเคลื่อนที่ตามขวางได้รับการติดตั้งบนลำแสงเหนือกระสวยหยิบขึ้น และประกอบด้วยมอเตอร์แบบอะซิงโครนัสสามเฟส 370w, ตัวลดความเร็ว, ล้อสายพานแบบซิงโครนัส, สายพานแบบซิงโครนัส และรถยนต์เคลื่อนที่ รถยนต์เคลื่อนที่ด้วยมอเตอร์ผ่านตัวลดเกียร์ในดิสก์ไดรฟ์แบบซิงโครนัส การหมุนของลูกรอกโดยใช้สายพานแบบซิงโครนัสขับเคลื่อนรถด้วยการเคลื่อนที่ของลำแสงไปยังตำแหน่งที่ต้องการหยุดโดยอัตโนมัติโครงสร้างที่เรียบง่ายและการทำงานที่เชื่อถือได้
2. ข้อกำหนดสำหรับFiber Loose Tube ตัดอัตโนมัติและเปลี่ยน Bobbin Take Up Traverse Machine:
ระบบควบคุมอิเล็กทรอนิกส์ใช้การควบคุมลอจิก PLC และการทำงานของหน้าจอสัมผัส ตู้ควบคุมไฟฟ้าแบบแยก PLC ใช้ผลิตภัณฑ์ซีเมนส์ S7-300 ซีรีส์ อินเวอร์เตอร์ Ac ใช้ผลิตภัณฑ์ DANFOSS มอเตอร์แปลงความถี่ Ac ใช้ผลิตภัณฑ์มอเตอร์สากลของตงกวน ระบบเซอร์โว ac ใช้ผลิตภัณฑ์พานาโซนิค สวิตช์ลม คอนแทค และเครื่องใช้ไฟฟ้าแรงดันต่ำอื่นๆ ใช้ผลิตภัณฑ์ของซีเมนส์ รีเลย์ระดับกลางใช้ผลิตภัณฑ์ของชไนเดอร์ แหล่งจ่ายไฟตามสายจ่ายไฟห้าสายสามเฟส ฝาครอบและตู้ควบคุมทั้งหมดของอุปกรณ์มีสายดินที่เชื่อถือได้ นำเครื่องใช้ไฟฟ้าแรงต่ำ การติดตั้งไฟฟ้าตรงตามมาตรฐานสากล IEC
3. พารามิเตอร์หลักสำหรับFiber Loose Tube ตัดอัตโนมัติและเปลี่ยน Bobbin Take Up Traverse Machine:
|
ขนาดกระสวย |
PN630mm, PN800mm |
|
โครงสร้างความเร็ว |
800m/นาที |
|
ขนาดรูเพลา |
φ56mmและφ80mm |
|
รับมอเตอร์ |
มอเตอร์ไฟฟ้ากระแสสลับ 4kw |
|
มอเตอร์เคลื่อนที่ |
0.75kw panasonic ac เซอร์โวมอเตอร์ |
|
ขนาดเครื่อง |
3000mm×1800mm×2000mm(L×W×H) |
