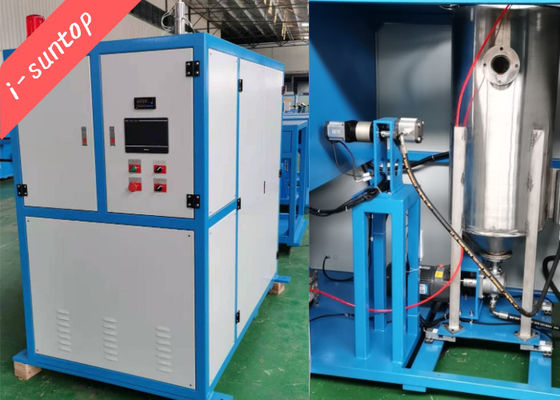

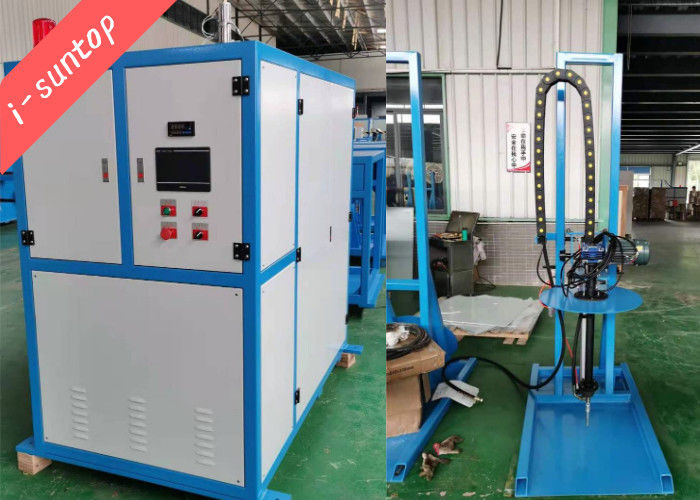

อุปกรณ์เติมเยลลี่อัตโนมัติพร้อมน้ำยาล้างฟองอากาศสำหรับหลอดหลวม

เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf

1. การสมัครอุปกรณ์เติมเยลลี่อัตโนมัติพร้อมน้ำยาล้างฟองอากาศสำหรับหลอดหลวม:

อุปกรณ์นี้ใช้เป็นหลักสำหรับการเติมเยลลี่หลอดหลวม อุปกรณ์นี้ สามารถแยกฟองอากาศผ่านแรงดันสูงได้หลายครั้งผ่านน้ำตกธรรมดาเพื่อให้บรรลุวัตถุประสงค์ในการกำจัดก๊าซในไฟเบอร์เพสต์

เพื่อให้การสูญเสียใยแก้วนำแสงต่ำในการผลิตและการใช้สายเคเบิลใยแก้วนำแสง โดยทั่วไปจะใช้เพื่อเติมวุ้นในหลอดหลวมและสายเคเบิลใยแก้วนำแสงสำเร็จรูป

2. ข้อกำหนดสำหรับอุปกรณ์เติมเยลลี่อัตโนมัติพร้อมน้ำยาล้างฟองอากาศสำหรับหลอดหลวม:

อุปกรณ์โดยปั๊มเกียร์เพื่อปิดผนึกกระบอกพลาสติกหลังจาก degression degassing เข้าไปในอุปกรณ์การใช้มาตรวัดสูญญากาศแสดงผลมาตรวัดสูญญากาศและสามารถปรับระดับของสูญญากาศผ่านขนาดวาล์วปีกผีเสื้อทางเดียวหลังจากประมวลผลจาระบีผ่านพานาโซนิค เซอร์โวมอเตอร์กระแสสลับและปั๊มเกียร์แบบลดแรงขับ การบรรจุที่สม่ำเสมอและมั่นคงในปั๊มสูบจ่าย เยอรมนีนำเข้าปั๊มสูบจ่ายเพื่อเติมเข็มที่แน่นอนสำหรับครีม รูระดับควรมุ่งไปที่ผู้ปฏิบัติงาน และสายเชื่อมต่อทั้งหมดควรติดตั้งด้วยสายสูง- ท่อแรงดันเพื่อตอบสนองความต้องการ

2.1 อุณหภูมิความร้อนของครีมที่ RT ~ 70 ℃ (ปรับได้), ครีมไหล 10 ลิตร / นาที, ครีมน้ำมันสำรองไม่น้อยกว่า 70 L, รูปแบบการชั่งน้ำหนักโดยรวม;

2.2 เนื่องจากไฟเบอร์เพสต์มีความหนืดสูง ความหนืดของมันคือประมาณ 15000mpas ที่ 250C ดังนั้นปั๊มเกียร์ทั้งหมดจึงถูกใช้ในโอกาสที่มีความหนืดสูงเช่นนี้ วัสดุเป็นสแตนเลส อัตราการไหลเพื่อให้ตรงตามการใช้งานจริงของทั้งสี่สายการผลิต ;

2.3 หลังจากที่อุปกรณ์วางน้ำมันใยแก้วนำแสงแล้วสามารถมั่นใจได้ว่าฟองอากาศขนาดที่วัดได้และเศษของแข็งที่ไม่สร้างความรำคาญ

2.4 พร้อมกับหลอดครีมฉนวน 3 เมตรเพื่อให้ขนาดส่วนต่อประสานท่อความร้อนฉนวนกันความร้อนและพารามิเตอร์ทางเทคนิคอื่น ๆ

2.5 รูระดับควรมุ่งไปที่ผู้ปฏิบัติงาน และสายเชื่อมต่อทั้งหมดควรติดตั้งท่อแรงดันสูงเพื่อตอบสนองความต้องการ

3. พารามิเตอร์หลักสำหรับอุปกรณ์เติมเยลลี่อัตโนมัติพร้อมน้ำยาล้างฟองอากาศสำหรับหลอดหลวม:
