12 Core FTTH Round Drop 190m/Min LSZH Fiber Optic Cable Machine
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | I-suntop |
| ได้รับการรับรอง: | SGS |
| หมายเลขรุ่น: | I-50 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | By negotiation |
| รายละเอียดการบรรจุ: | ฟิล์มพลาสติก+กล่องไม้ |
| เวลาการส่งมอบ: | Min.30วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C,T/T |
| สามารถในการผลิต: | ขึ้นอยู่กับเครื่องที่แตกต่างกัน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | พีวีซี/LSZH | ความเร็วออกแบบ: | Max.190m/นาที |
|---|---|---|---|
| ไม่มีไฟเบอร์: | 12 | การสูญเสียส่วนเกินหลังจากการอัดรีด: | 0.02dB/km(ใยแก้วนำแสงแม่พิมพ์เดียว) |
| การใช้งาน: | การผลิตสายเคเบิล 12 Core FTTH Round Drop | การรับประกัน: | 12เดือน |
| แรงดันไฟฟ้า: | 3 เฟส 5wire 380V 50HZ | ระบบ: | การควบคุม PLC+IPC |
| เน้น: | เครื่องสายไฟเบอร์ออปติก 190m / นาที,เครื่องสายไฟเบอร์ออปติก LSZH |
||
รายละเอียดสินค้า

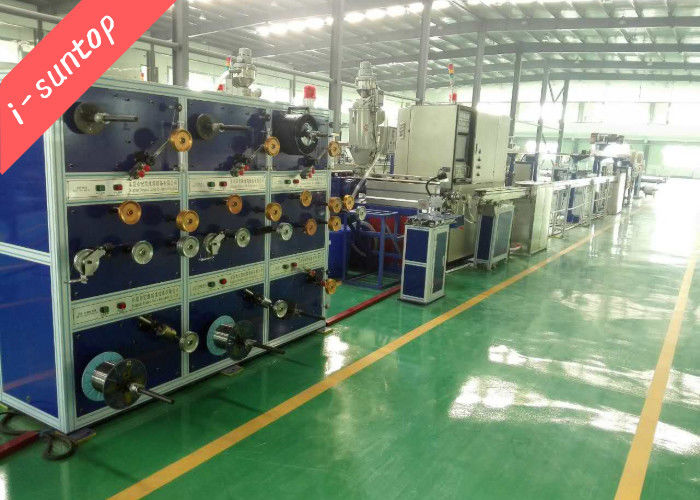

สายการผลิตเครื่องสายไฟเบอร์ออปติก FTTH Round 12 Core
เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf
1. คำอธิบายสำหรับสายการผลิตเครื่องสายไฟเบอร์ออปติก FTTH Round Drop 12 แกน:
ใช้ในการผลิตสายเคเบิลขนาดเล็ก 2-12 คอร์และวัสดุรีดขึ้นรูปคือ LSZH หรือ PVC
2. เครื่องแบรนด์ไฟฟ้าหลักสำหรับสายการผลิตเครื่องสายไฟเบอร์ออปติก FTTH Round 12 Core:
มอเตอร์: ตงกวนมอเตอร์
ตัวแปลงสัญญาณ: ตัวแปลงสัญญาณ inovance
ตัวควบคุมอุณหภูมิ: Omron ยี่ห้อ PID Smart type
ส่วนต่อประสานระหว่างคนกับเครื่องจักร: สี 10.2 นิ้ว
PLC และโมดูลควบคุม: Siemens
สกรูและบาร์เรล: ผลิตโดย บริษัท jinhu
แบริ่ง: Japan NSK หรือแบรนด์คุณภาพเดียวกัน
ชิ้นส่วนไฟฟ้าแรงต่ำ: ใช้แบรนด์ SIEMENS, OMRON, SCHNEIDER เป็นต้น
3. พารามิเตอร์ทางเทคนิคของสายการผลิตเครื่องสายไฟเบอร์ออปติก FTTH Round 12 Core:
|
ประเภทเครื่องอัดรีด |
50×25 เครื่องอัดรีด |
|
วัสดุอัดรีด |
LSZH,พีวีซี |
|
โครงสร้างความเร็ว |
สูงสุด 150 เมตร/นาที |
|
ความเร็วในการผลิต |
สูงถึงเส้นผ่านศูนย์กลางสายเคเบิลที่แตกต่างกัน |
|
จำนวนม้วนจ่ายไฟเบอร์ออปติก |
12 หรือ 24 รีล |
|
ข้อมูลจำเพาะของรีลจ่ายไฟเบอร์ออปติก |
ม้วนใยแก้วนำแสงมาตรฐาน 25 กม. และ 50 กม |
|
จ่ายแรงตึงของใยแก้วนำแสง |
0.4N-1.5N |
|
หัวไม่มีชั้นจ่ายเสริมแรง |
1หัว |
|
คุณสมบัติของรีลจ่ายเสริมแรง |
วงล้อ PN400 และวงล้อ ø254×ø116×ø180×ø32 วงล้อ |
|
ข้อกำหนดการเสริมแรง |
ø0.4-ø1.0 |
|
จ่ายความตึงเครียดของการเสริมแรง |
5N-20N |
|
รับความตึงเครียด |
5-15N |
|
ม้วนเก็บข้อมูลจำเพาะ |
รอก PN400 และรีล PN630 (เส้นผ่านศูนย์กลางรูเพลากลาง ø 56) |
|
การสูญเสียส่วนเกินหลังจากการอัดรีด |
1550nm <= 0.2dB / km (ไฟเบอร์ออปติกแบบแม่พิมพ์เดียว) |
|
ความสูงกึ่งกลางเครื่อง |
1000 มม. จากพื้นหลัง |
4.การกำหนดค่าสายสำหรับสายการผลิตเครื่องสายไฟเบอร์ออปติก FTTH Round 12 Core:
|
รายการ |
จำนวน |
|

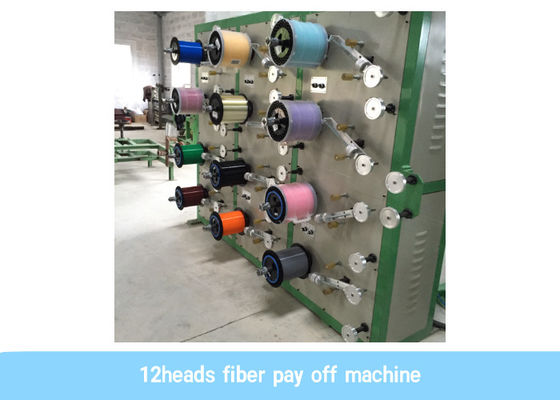

จ่ายไฟเบอร์ 12 หัว |
1 ชุด |
|
รองรับแม่พิมพ์มือถือ |
1 ชุด |
|
50 เครื่องอัดรีด |
1 ชุด |
|
เครื่องเป่า +ถัง |
1 ชุด |
|
IPC+PLCโปรแกรมควบคุมsysterm |
1 ชุด |
|
รางน้ำเคลื่อนที่และถังน้ำอุ่น |
1 ชุด |
|
รางน้ำหล่อเย็นแบบคงที่และถังน้ำหล่อเย็น |
1 ชุด |
|
เครื่องวัดเส้นผ่าศูนย์กลางเลเซอร์ |
1 ชุด |
|
กว้านสองล้อ |
1 ชุด |
|
ตัวสะสมสายเคเบิล |
1 ชุด |
|
การรับเพลาคู่ |
1 ชุด |
