144 Cores Loose Tube SZ Stranding Line สำหรับสายไฟเบอร์ออปติกทางอากาศที่ควั่น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Wirecan |
| ได้รับการรับรอง: | SGS |
| หมายเลขรุ่น: | WC-800/12 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | By negotiation |
| รายละเอียดการบรรจุ: | ฟิล์มพลาสติก+กล่องไม้ |
| เวลาการส่งมอบ: | Min.50วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C,T/T |
| สามารถในการผลิต: | ขึ้นอยู่กับเครื่องที่แตกต่างกัน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อผลิตภัณฑ์: | เส้นขด SZ | วัสดุพันเกลียว: | หลอดหลวม |
|---|---|---|---|
| SZ ควั่นสูงสุด ความเร็ว: | สูงสุด 1800 รอบต่อนาที | ขว้าง: | 50mm-800mm |
| แม็กซ์ การออกแบบความเร็ว: | Max.80m/นาที | หลอดหลวมจ่ายออก: | Max.12 |
| การสูญเสียส่วนเกินหลังจากการอัดรีด: | ≤ 0.02db / km (เส้นใย sm) | พลัง: | 48KW, 3 เฟส 5wire 380V 50HZ |
| เน้น: | Loose Tube SZ Stranding Line,สายไฟเบอร์ออปติก SZ Stranding Line,สายการผลิตสายไฟเบอร์ออปติกทางอากาศ |
||
รายละเอียดสินค้า

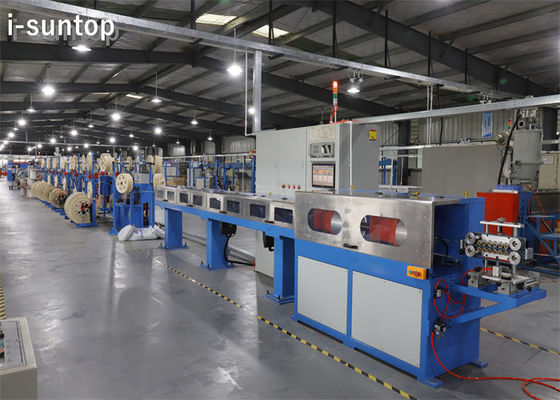

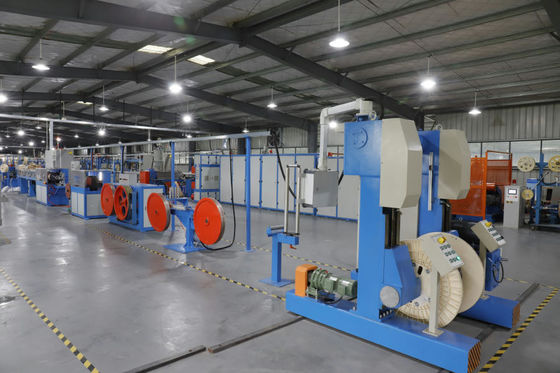

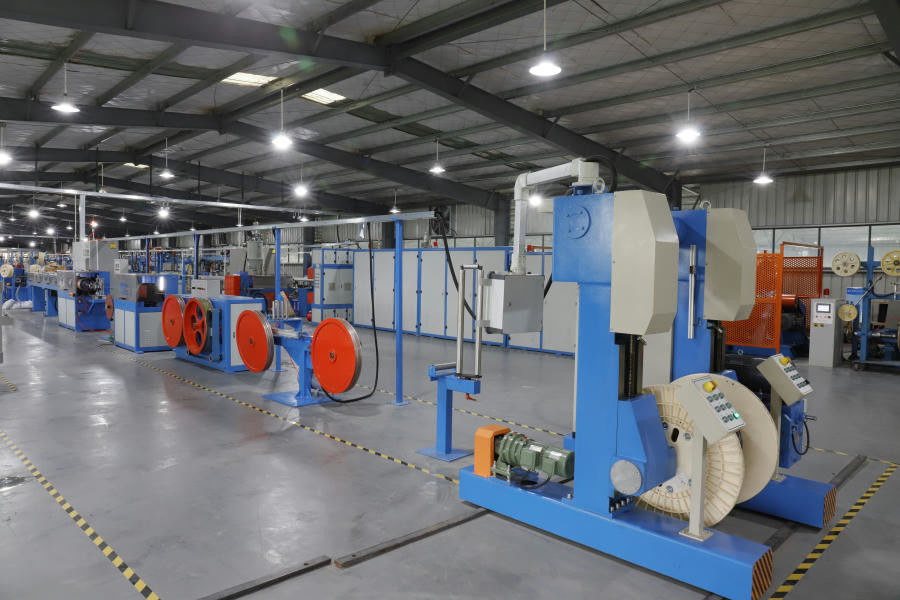

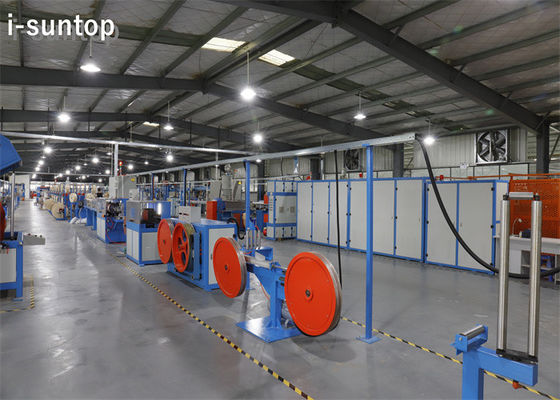

144cores Loose Tube SZ Stranding Line สำหรับสายไฟเบอร์ออปติกทางอากาศที่ควั่น
เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf
1. ใช้สำหรับ144cores Loose Tube SZ Stranding Line สำหรับสายไฟเบอร์ออปติกทางอากาศที่ควั่น:
เส้นนี้ใช้สำหรับร้อยเกลียว SZ ขององค์ประกอบท่อหลวม Ф1.8-Ф3.0มม. สายเคเบิลต่อไปนี้ต้องใช้สายเกลียว SZ นี้
2.ลักษณะ สำหรับ144cores Loose Tube SZ Stranding Line สำหรับสายไฟเบอร์ออปติกทางอากาศที่ควั่น:
A. Pay-off เป็นอุปกรณ์ Take-up แบบใช้มอเตอร์ ความตึงของการจ่ายมีความเสถียรและเชื่อถือได้ และจำนวนหลอดหลวมสูงสุดสามารถเข้าถึง 12
B. SZ stranding เป็นโครงสร้างที่แตกต่างกันทั้งหมด และ stranding pitch มีความเสถียร
C. เส้นด้ายผูกใช้วิธีการบิดไขว้สองทางสองหัวจุดเดียวแบบสองหัวและความตึงของเส้นด้ายถูกควบคุมโดยการแบ่งส่วนซึ่งมีความเสถียรและเชื่อถือได้
D. สายการผลิตมีการเตือนด้วยเสียงและแสง เช่น ความตึงเกิน การแตกของสายปล่อย และการแตกของสายพานกั้นน้ำ
E, ระบบควบคุมเทคโนโลยีคอมพิวเตอร์อุตสาหกรรมระหว่างประเทศที่มีระบบอัตโนมัติระดับสูง สามารถเชื่อมโยงกับ MES, ระบบ ERP, การติดตามตามเวลาจริงและการจัดการการผลิต
F. ระบบควบคุมและส่วนประกอบหลักใช้แบรนด์ที่มีชื่อเสียงระดับสากล และสายการผลิตมีเสถียรภาพและความน่าเชื่อถือสูง
3. Datesheet of144cores Loose Tube SZ Stranding Line สำหรับสายไฟเบอร์ออปติกทางอากาศที่ควั่น:
| โครงสร้างความเร็ว | Max.80m/นาที |
|
สมาชิกความแข็งแกร่ง |
Ф1mm～Ф12mm |
|
Max.cable เส้นผ่านศูนย์กลางหลังจาก stranding |
Ф20mm |
| จำนวนไส้กระสวยจ่ายหลอดหลวม | 12 |
| คุณสมบัติของรีลจ่ายหลอดหลวม | PN630-800mm |
|
SZ stranding pitch |
50mm-800mm |
|
มุมกลับ SZ |
สูงสุด: 1800rpm |
|
ความเร็วสูงสุดของหัวเครื่องผูก |
สูงสุด: 4000rpm |
|
พิตช์สารยึดเกาะ |
20mm-500mm |
|
การสูญเสียเพิ่มเติม |
≤ 0.02db / km (เส้นใย sm) |
|
ข้อกำหนดของแหล่งจ่ายไฟ |
48KW, AC380V ±10% 50HZ สามเฟสห้าสาย |
4.Eธาตุสำหรับ144cores Loose Tube SZ Stranding Line สำหรับสายไฟเบอร์ออปติกทางอากาศที่ควั่น
| รายการ | จำนวน |
|
ประเภทพอร์ทัล 800-1250 มม. จ่ายออก |
1 ชุด |
|
Φ800อุปกรณ์ปรับความตึง |
1 ชุด |
|
Φ630-800 มม. จ่ายหลอดหลวม |
12sets |
|
เครื่องเติมเยลลี่ |
1 ชุด |
|
แกนสายเคเบิลรวบรวม dunit |
1 ชุด |
|
ออสซิลเลเตอร์ SZ สำหรับการบิด |
1 ชุด |
|
สารยึดเกาะไขว้แบบล้อคู่ |
1 ชุด |
|
เทปกาวสองเพลาชนิดพาสซีฟจ่ายออก |
1 ชุด |
|
สารยึดเกาะไขว้แบบล้อเดียว |
1 ชุด |
|
แรงฉุดล้อคู่ 800 |
1 ชุด |
|
800 หน่วยความตึง |
1 ชุด |
|
800-1400mm take up and traverse machine (ชนิดโครงสำหรับตั้งสิ่งของพื้น) |
1 ชุด |
|
แผงควบคุม IPC+PLC |
1 ชุด |
