สายการผลิตสายไฟเบอร์ออปติก 120mpm Breakout Cage Stranding Type
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | I-suntop |
ได้รับการรับรอง: | SGS |
หมายเลขรุ่น: | I-70 |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | By negotiation |
รายละเอียดการบรรจุ: | ฟิล์มพลาสติก+กล่องไม้ |
เวลาการส่งมอบ: | Min.50วันทำการ |
เงื่อนไขการชำระเงิน: | แอล/C,T/T |
สามารถในการผลิต: | ขึ้นอยู่กับเครื่องที่แตกต่างกัน |
ข้อมูลรายละเอียด |
|||
แอปพลิเคชัน: | ผลิต จำหน่าย/แยกสายไฟเบอร์ออปติก | เส้นผ่านศูนย์กลางภายนอกสำเร็จรูป: | สูงสุด 11.5 มม. |
---|---|---|---|
ความเร็วในการออกแบบ: | สูงสุด 120m / นาที | ไม่มีการจ่ายออก: | 4/6/12/24 |
การสูญเสียส่วนเกินหลังจากการอัดรีด: | 1550nm <= 0.02dB / km (ไฟเบอร์ออปติกแบบแม่พิมพ์เดียว) | การรับประกัน: | 18เดือน |
แรงดันไฟฟ้า: | 3 เฟส 5wire 380V 50-60HZ | เซอร์โวมอเตอร์: | แดนฟอส |
แสงสูง: | สายการผลิตสายไฟเบอร์ออปติกฝ่าวงล้อม 120mpm สายการผลิตสายไฟเบอร์ออปติก,120mpm fiber optic cable production line |
รายละเอียดสินค้า

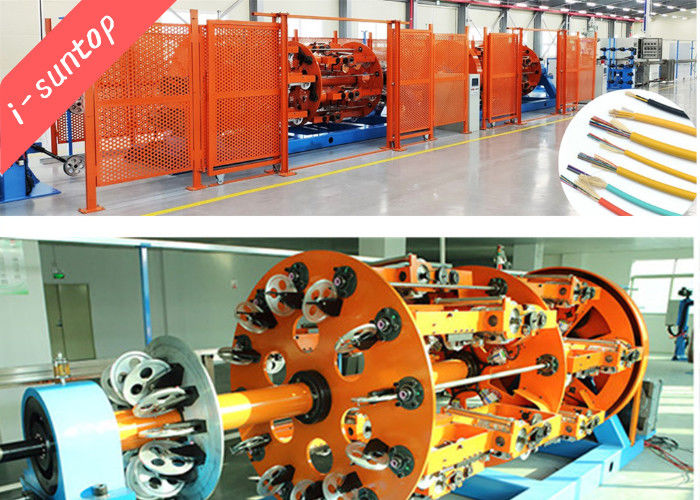

สายการผลิตสายไฟเบอร์ออปติกแบบกระจาย / ฝ่าวงล้อมแบบกรง stranding
เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf
1. คำอธิบายสำหรับ สายการผลิตสายไฟเบอร์ออปติกแบบกระจาย / ฝ่าวงล้อมแบบกรง stranding:
เส้นนี้ใช้สำหรับร้อยสายเคเบิลแกนเดี่ยวหรือเส้นใยบัฟเฟอร์แน่นที่มีน้อยกว่า 12 ตัวเข้าด้วยกัน จากนั้นจึงรีดปลอกหลังจากเส้นด้ายอะรามิดที่เคลือบแล้วนอกจากนี้ยังสามารถใช้สำหรับการรีดเปลือกนอกของสายเคเบิลใยแก้วนำแสงแบบกระจาย / ฝ่าวงล้อมวัสดุนั้นPVC, LSZH, แจ็คเก็ต PE, เส้นผ่านศูนย์กลางภายนอกสูงสุด 11.5 มม.
2. พารามิเตอร์ทางเทคนิคของ สายการผลิตสายไฟเบอร์ออปติกแบบกระจาย / ฝ่าวงล้อมแบบกรง stranding:
ประเภทเครื่อง | เครื่องอัดรีด 70×25 |
วัสดุรีดขึ้นรูปที่เหมาะสม | LSZH, PVC, PE |
ความเร็วในการออกแบบ | สูงสุด 120m / นาที |
จำนวนเครื่องพันกรง | 12/24 รีล |
ข้อมูลจำเพาะของรอกม้วนจ่ายเครื่องพันกรง | 400mm |
เส้นผ่านศูนย์กลางลวดหลัก | 0.6/0.9/2.0 |
จ่ายแรงตึงของไฟเบอร์บัฟเฟอร์แน่น | 1N-3N |
เส้นด้ายอะรามิดจ่ายออก (ตัวเลือกแบบพาสซีฟหรือแบบแอคทีฟ) | 12/16/24 |
ม้วนเก็บข้อมูลจำเพาะ | รอก PN800 และรอก PN1250 |
การสูญเสียส่วนเกินหลังจากการอัดรีด | 1550nm <= 0.2dB / km (ไฟเบอร์ออปติกแบบแม่พิมพ์เดียว) |
ความสูงกึ่งกลางเครื่อง | 1000 มม. จากพื้นหลัง |
3. การกำหนดค่าสายสำหรับสายการผลิตสายไฟเบอร์ออปติกแบบกระจาย / ฝ่าวงล้อมแบบกรง stranding:
รายการ | จำนวน |
Φ800-1250 การจ่ายสมาชิกจุดแข็งส่วนกลาง | 1 ชุด |

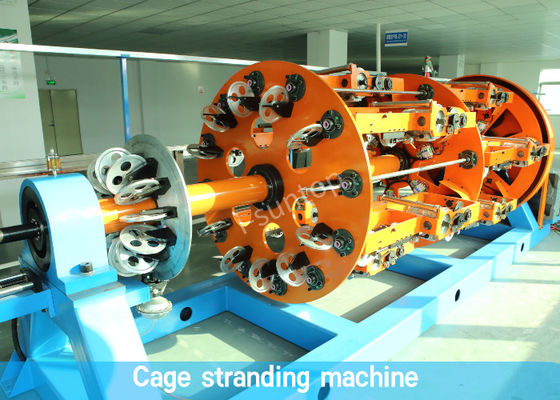

เครื่องพันกรง 12 หัว | 2sets |

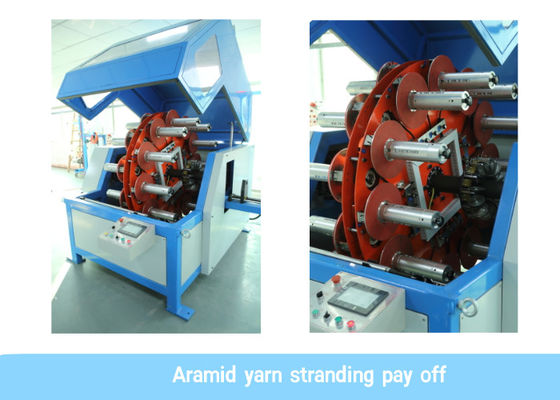

การจ่ายเส้นด้ายอะรามิด 24 หัว (มีตัวเลือกการชำระเส้นด้ายอะรามิดแบบใช้มอเตอร์) |
1 ชุด |
รองรับแม่พิมพ์มือถือ | 1 ชุด |
70 เครื่องอัดรีดหลัก | 1 ชุด |
เครื่องเป่า 75 กก. + ถัง | 1 ชุด |
บทลงโทษควบคุม IPC+PLC | 1 ชุด |
รางน้ำเคลื่อนที่ 4 เมตรและถังเก็บน้ำอุ่น | 1 ชุด |
รางน้ำหล่อเย็นแบบคงที่ขนาด 12 ม. และถังน้ำหล่อเย็น+เครื่องทำความเย็น | 1 ชุด |
เครื่องวัดเส้นผ่าศูนย์กลางเลเซอร์ | 1 ชุด |
สะสม | 1 ชุด |
กว้านสองล้อ | 1 ชุด |
φ800หน่วยความตึงล้อคู่ |
1 ชุด |

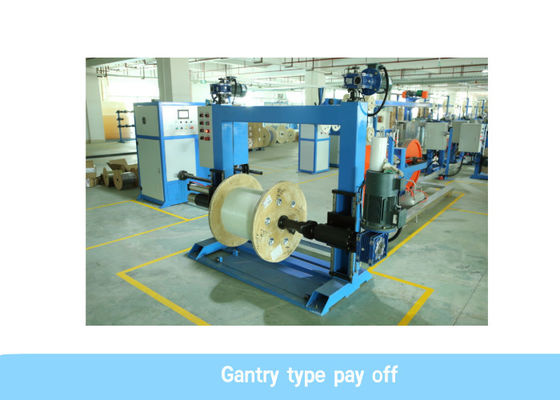

การหยิบเอาแบบ longmen ไร้เพลา 800-1250 มม |
1 ชุด |
