สายการผลิตสายไฟเบอร์ออปติกหลอดหลวม 500 เมตร / นาที
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | I-suntop |
| ได้รับการรับรอง: | SGS |
| หมายเลขรุ่น: | I-50 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | By negotiation |
| รายละเอียดการบรรจุ: | ฟิล์มพลาสติก+กล่องไม้ |
| เวลาการส่งมอบ: | Min.50วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C,T/T |
| สามารถในการผลิต: | ขึ้นอยู่กับเครื่องที่แตกต่างกัน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | PBT | ความเร็วจริง: | Max.500m/นาที |
|---|---|---|---|
| ไม่มีไฟเบอร์: | 12 | การสูญเสียส่วนเกินหลังจากการอัดรีด: | 1550nm <= 0.2dB / km (ไฟเบอร์ออปติกแบบแม่พิมพ์เดียว) |
| การใช้งาน: | การผลิตท่อหลวม PBT | การรับประกัน: | 12เดือน |
| แรงดันไฟฟ้า: | 3 เฟส 5wire 380V 50HZ | PLC: | ซีเมนส์ |
| เน้น: | สายการผลิตสายไฟเบอร์ออปติก 500 เมตร/นาที,สายการผลิตสายไฟเบอร์ออปติก PBT,อุปกรณ์การผลิตสายเคเบิล PBT |
||
รายละเอียดสินค้า
สายการผลิตสายไฟเบอร์ออปติก PBT Loose Tube ด้วยความเร็วสูง 500m / Min
เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf
1.คำอธิบายสำหรับสายการผลิตสายไฟเบอร์ออปติก PBT Loose Tube:
สายเคลือบรองเส้นใยนี้ใช้สำหรับการอัดรีดท่อใยแก้วนำแสงแกน 1 ~ 12/24 แกนวัสดุหุ้มเป็น PBT ท่อหลวมเป็นพื้นผิวกลมและเรียบมีมิติเท่ากัน
2. คุณสมบัติสำหรับสายการผลิตสายไฟเบอร์ออปติก PBT Loose Tube:
A. การจ่ายใยแก้วนำแสงเป็นอุปกรณ์จ่ายแบบใช้มอเตอร์ ความตึงของเส้นจ่ายมีเสถียรภาพและเชื่อถือได้ และปรับความตึงได้
B. เครื่องอัดรีดใช้สกรูพิเศษซึ่งมีความเป็นเส้นตรงในการอัดรีดที่ดีและประสิทธิภาพการอัดรีดสูง
อุปกรณ์เติม C เจลลี่มีผลดีบับเบิ้ลอย่างมืออาชีพ มาพร้อมกับปั๊มสูบจ่ายที่แม่นยำและอุปกรณ์ชั่งน้ำหนักที่แม่นยำเพื่อให้แน่ใจว่าจะเติมครีมได้ทันท่วงที
D·Take-up เป็นวงล้อคู่อัตโนมัติที่เปลี่ยนโดยไม่ลดความเร็ว และประสิทธิภาพการผลิตสูง
E. ระบบควบคุมเทคโนโลยีคอมพิวเตอร์อุตสาหกรรมระหว่างประเทศที่มีระบบอัตโนมัติระดับสูง สามารถเชื่อมโยงกับระบบ MES, ระบบ ERP, ติดตามเรียลไทม์ และจัดการการผลิต..
F. ระบบควบคุมและส่วนประกอบหลักเป็นแบรนด์ที่มีชื่อเสียงระดับสากลและสายการผลิตมีเสถียรภาพและความน่าเชื่อถือสูง
3.พารามิเตอร์ทางเทคนิคของสายการผลิตสายไฟเบอร์ออปติก PBT Loose Tube:
| ประเภทเครื่องอัดรีด | 50×25 เครื่องอัดรีด |
| วัสดุอัดรีด | PBT |
| โครงสร้างความเร็ว | สูงสุด800ม./นาที |
|
ความเร็วในการผลิต |
Max.500m/นาที (ท่อหลวม PBT 1.8 มม.) |
| จำนวนม้วนจ่ายไฟเบอร์ออปติก | 12 |
| ข้อมูลจำเพาะของรีลจ่ายไฟเบอร์ออปติก | ม้วนใยแก้วนำแสงมาตรฐาน 25 กม. และ 50 กม |
| จ่ายแรงตึงของใยแก้วนำแสง | 0.4N-1.5N |
| ม้วนเก็บข้อมูลจำเพาะ | PN630 รีลและ PN800 รีล |
| การสูญเสียส่วนเกินหลังจากการอัดรีด |
≤ 0.02db / km (เส้นใย sm@ 1310nm, 1550nm) |
| ความสูงกึ่งกลางเครื่อง | 1000 มม. จากพื้นหลัง |
4.การกำหนดค่าสายสำหรับสายการผลิตสายไฟเบอร์ออปติก PBT Loose Tube:
| รายการ | จำนวน |

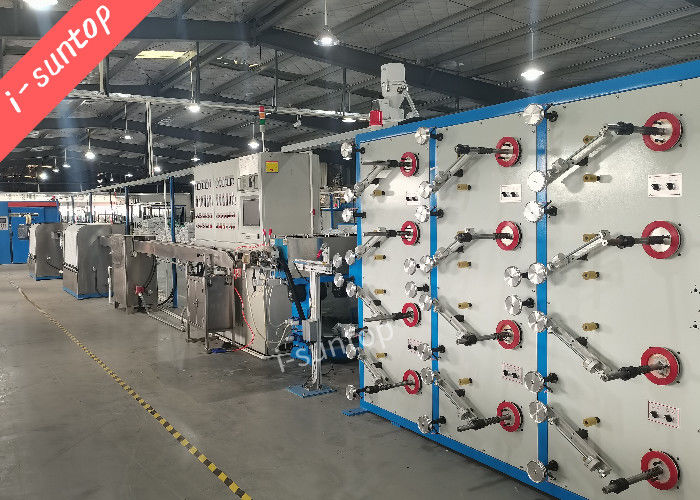

| ไฟเบอร์ 12 หัวจ่ายออก | 1 ชุด |
| ถอดอุปกรณ์ไฟฟ้าสถิตออก | 1 ชุด |
|
เครื่องเติมเยลลี่ |
1 ชุด |

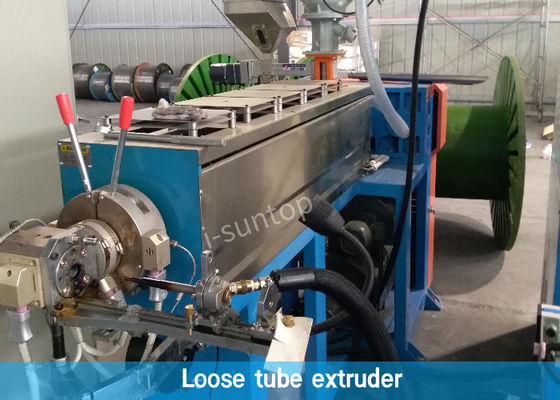

| 50 เครื่องอัดรีด | 1 ชุด |
| เครื่องอบ+ถัง50กก. | 1 ชุด |
| IPC+PLCโปรแกรมควบคุมsysterm | 1 ชุด |
|
ถังเก็บน้ำร้อนเคลื่อนที่4เมตร+ถังเก็บน้ำร้อน |
2sets |
|

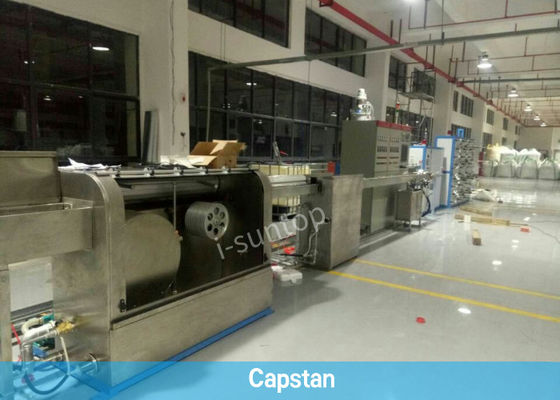

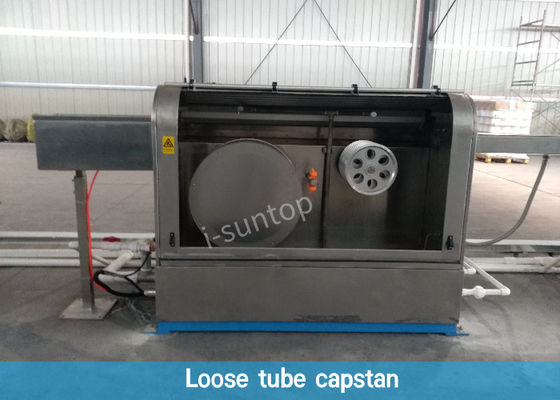

Ф630mmกว้านล้อเดียว+อุปกรณ์ฉีดน้ำอุ่น |
1 ชุด |
|
Ф630มม. กว้านล้อเดียว+เครื่องฉีดน้ำเย็น |
1 ชุด |
| เครื่องวัดเส้นผ่าศูนย์กลางเลเซอร์ | 1 ชุด |
|
รับนักเต้นความตึงเครียด |
1 ชุด |
|
การรับเพลาคู่ 630-800mm |
1 ชุด |
