สายการผลิตสายไฟเบอร์ออปติกดูเพล็กซ์ 190m / นาทีสำหรับ FTTH Drop Cable

สายการผลิตสายไฟเบอร์ออปติกดูเพล็กซ์ 190m / นาทีสำหรับ FTTH Drop Cable

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: I-suntop
ได้รับการรับรอง: SGS
หมายเลขรุ่น: I-50

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: By negotiation
รายละเอียดการบรรจุ: ฟิล์มพลาสติก+กล่องไม้
เวลาการส่งมอบ: Min.30วันทำการ
เงื่อนไขการชำระเงิน: แอล/C,T/T
สามารถในการผลิต: ขึ้นอยู่กับเครื่องที่แตกต่างกัน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

การใช้งาน: การผลิตสายเคเบิลหล่น FTTH + สายเคเบิล Simplex / duplex ความเร็วในการออกแบบ: Max.190m/นาที
จำนวนม้วนจ่ายไฟเบอร์ออปติก: 4/6/12 การสูญเสียส่วนเกินหลังจากการอัดรีด: 1550nm <= 0.2dB / km (ไฟเบอร์ออปติกแบบแม่พิมพ์เดียว)
การรับประกัน: 18เดือน แรงดันไฟฟ้า: 3 เฟส 5wire 380V 50HZ
เซอร์โวมอเตอร์: แดนฟอส PLC: ซีเมนส์
แสงสูง:

สายการผลิตสายไฟเบอร์ออปติกดูเพล็กซ์

,

สายการผลิตสายเคเบิลใยแก้วนำแสง 190m / นาที

,

เครื่องทำสายเคเบิลดูเพล็กซ์

รายละเอียดสินค้า

สายวางสาย FTTH + สายการผลิตสายไฟเบอร์ออปติก Simplex/duplex

เครื่องเคเบิ้ลใยแก้วนำแสง i-suntop 202020228.pdf

1. คำอธิบายสำหรับสายวางสาย FTTH + สายการผลิตสายไฟเบอร์ออปติก Simplex / duplex:

สายการผลิตสายไฟเบอร์ออปติกนี้ทำให้สายเคเบิลวาง FTTH + สายไฟเบอร์ออปติก Simplex/duplex, เส้นผ่านศูนย์กลางภายนอกสูงสุด 5.0 มม.



โครงสร้างสายเคเบิล:

A. เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล Simplex duplex patchcord: 1.2/1.6/2.0/3.0 มม., 0.6/0.9 มม. เส้นใยบัฟเฟอร์ + Kevlar/aramid เสริมความแข็งแกร่งสมาชิก + LSZH/PVC sheath

B. สายเคเบิลกระจายหลายแกนขนาดเส้นผ่านศูนย์กลางภายนอกสูงสุด 5.0 มม. เส้นใยบัฟเฟอร์ 6 คอร์ 0.9 มม. + เส้นใยเคฟลาร์ / อะรามิดเสริมความแข็งแกร่งให้กับสมาชิก + ปลอก LSZH / PVC

C. สายเคเบิลใยแก้วนำแสงขนาดเล็กในร่มขนาดเส้นผ่านศูนย์กลางภายนอกสูงสุด 3.8 มม.เส้นใยเปลือยสีสูงสุด 24 คอร์ + เส้นใยเคฟลาร์ / อะรามิดเสริมความแข็งแกร่งให้กับสมาชิก + ปลอก LSZH / PVC

D. สายเคเบิลหล่น FTTH: เส้นใยเปลือย + สายเหล็ก / FRP เสริมความแข็งแกร่งให้กับสมาชิก + ปลอก LSZH / PVC / PE,



2. พารามิเตอร์ทางเทคนิคของสายวางสาย FTTH + สายการผลิตสายไฟเบอร์ออปติก Simplex/duplex:

ประเภทเครื่องอัดรีด 50×25 /65×25 เครื่องอัดรีด
วัสดุอัดรีด LSZH, PVC, PE
โครงสร้างความเร็ว Max.190m/นาที

ความเร็วในการผลิต

Max.120m/min(LSZH);100m/min(PVC) สำหรับ 2.0*5.0mm FTTH
จำนวนม้วนจ่ายไฟเบอร์ออปติก 2 หรือ 4 รีล
ข้อมูลจำเพาะของรีลจ่ายไฟเบอร์ออปติก ม้วนใยแก้วนำแสงมาตรฐาน 25 กม. และ 50 กม
จ่ายแรงตึงของใยแก้วนำแสง 0.4N-1.5N
หัวไม่มีชั้นจ่ายเสริมแรง 2 หัว
คุณสมบัติของรีลจ่ายเสริมแรง วงล้อ PN400 และวงล้อ ø254×ø116×ø180×ø32 วงล้อ
ข้อกำหนดการเสริมแรง ø0.4-ø1.0
จ่ายความตึงเครียดของการเสริมแรง 5N-20N
รับความตึงเครียด 5-15N
ม้วนเก็บข้อมูลจำเพาะ รอก PN400 และรีล PN630 (เส้นผ่านศูนย์กลางรูเพลากลาง ø 56)
การสูญเสียส่วนเกินหลังจากการอัดรีด 1550nm <= 0.2dB / km (ไฟเบอร์ออปติกแบบแม่พิมพ์เดียว)
ความสูงกึ่งกลางเครื่อง 1000 มม. จากพื้นหลัง

3. การกำหนดค่าสายสำหรับสายวางสาย FTTH + สายการผลิตสายไฟเบอร์ออปติก Simplex/duplex:

รายการ จำนวน
Φ800 Stengthen สมาชิกลวดเหล็กที่ใหญ่กว่าจ่ายออก 1 ชุด
ไฟเบอร์ 4 หัว + FRP 2 หัว / ลวดเหล็กขนาดเล็กจ่ายออก 1 ชุด

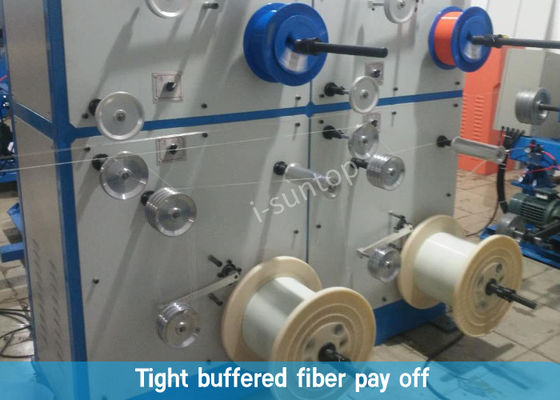

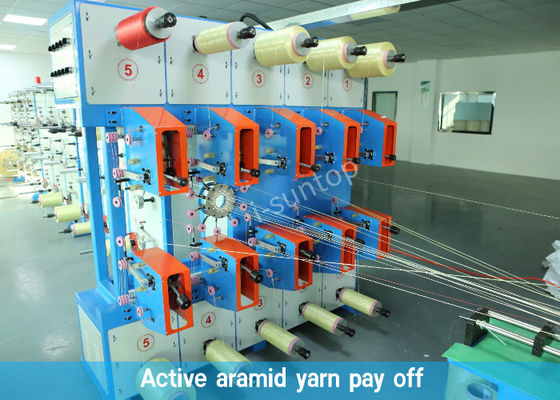

เส้นด้ายอะรามิดแบบพาสซีฟ / แอคทีฟจ่ายออก
รองรับแม่พิมพ์มือถือ 1 ชุด
เครื่องอัดรีด 50 ตัวพร้อมครอสเฮดสองตัวหนึ่งอันสำหรับสายวาง FTTH หนึ่งอันสำหรับสายเคเบิลแบบซิมเพล็กซ์ / ดูเพล็กซ์ 1 ชุด
เครื่องอบผ้า 50กก. +ถังพัก 1 ชุด
IPC+PLCโปรแกรมควบคุมsysterm 1 ชุด
รางน้ำเคลื่อนที่ 2.5 ม. และถังเก็บน้ำอุ่น 1 ชุด
รางน้ำหล่อเย็นแบบคงที่ 8 ม. และถังน้ำหล่อเย็น+เครื่องทำความเย็น 1 ชุด
เครื่องวัดเส้นผ่าศูนย์กลางเลเซอร์ 1 ชุด

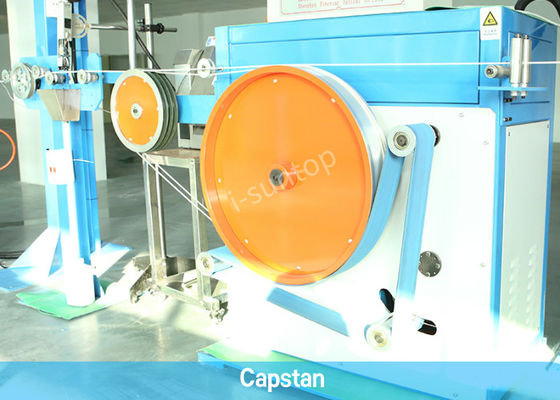

กว้านสองล้อ 1 ชุด
ตัวสะสมสายเคเบิล 1 ชุด

การรับเพลาคู่ 400-630 มม.

1 ชุด
